電位式位移傳感器 - 深圳新世聯傳感器

更新時間：2013-07-01 16:48:55

應用介紹

以下是引用片段：

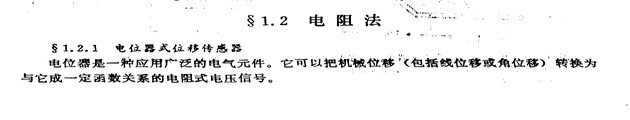

$1.2.1 電位式位移傳感器

電位器是一種應用廣泛的電氣元件。它可以把機械位移(包括線位移或角位移) 轉換為與它成一定涵數關系的電阻式電壓信號。

1.滑線位移傳感器

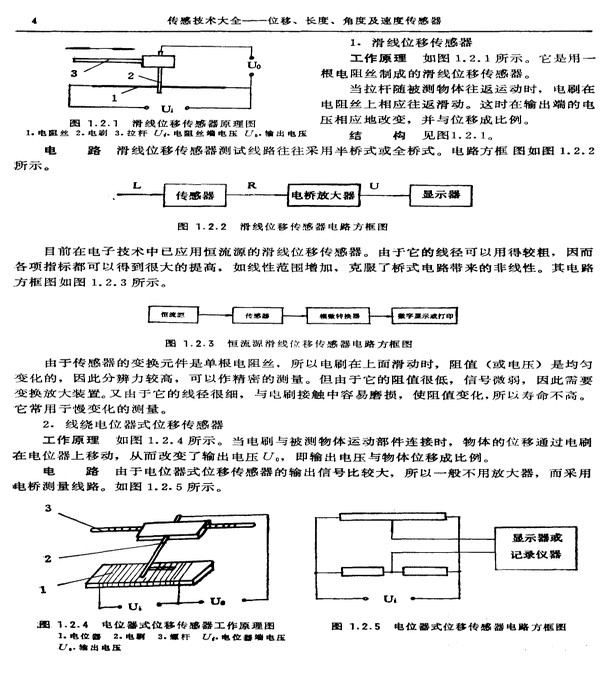

工作原理 如圖1.2.1所示。它是用一 根電阻絲制成的滑線位移傳感器。

當拉桿隨被測物體往返運動時，電刷在電阻絲上相應往返滑動。這時在輸出端的電 壓相應地改變，并與位移成比例，結 構 見圖1.2.1。
