編碼式位移傳感器 - 新世聯傳感器
更新時間：2023-01-05 17:15:28
應用介紹

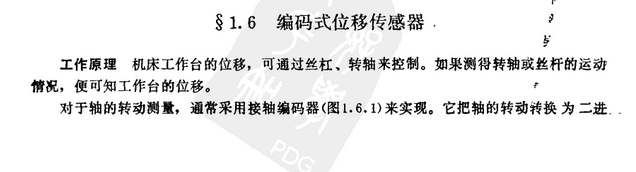

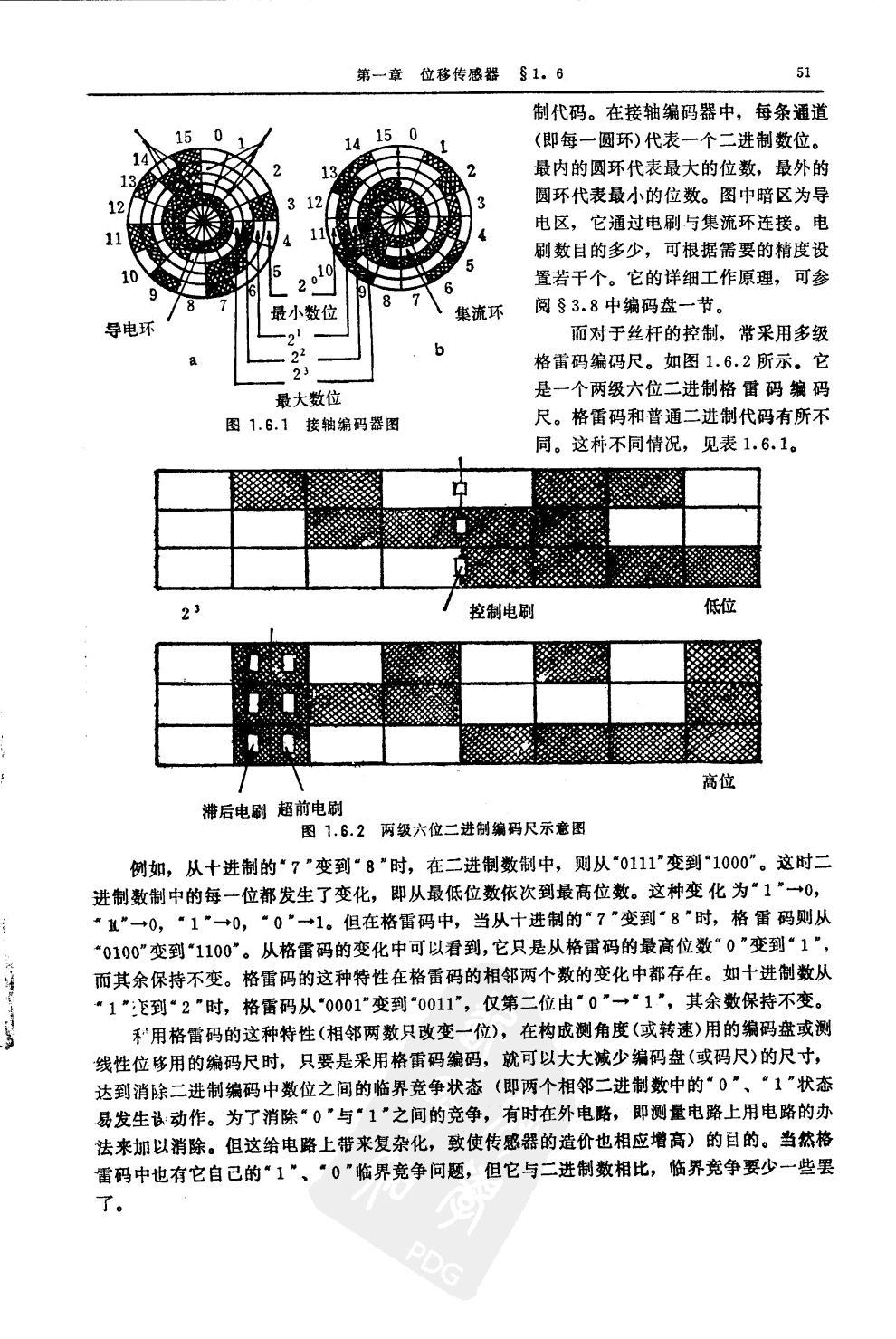

| 以下是引用片段： 編碼式位移傳感器 工作原理 機床工作臺的位移，可通過絲杠、轉軸來控制。如果測得轉軸或絲桿的運動情況，便可知工作臺的位移。 對于軸的轉動測量 ，通常采用接軸編碼器（圖1.6.1）來實現。它把軸的轉動轉換為二進制代碼。在接軸編碼器中，每條通道（即每一圓環）代表一個二進制數位。zui內的圓環代表zui大的位數，zui外的圓環代表zui小的位數。圖中暗區為導電區，它通過電刷與集流環連接。電刷數目的多少，可根據需要的精度設置若干個。它的詳細工作原理，可參閱3.8中編碼盤一節。 |
