光柵式位移傳感器 - 新世聯傳感器
更新時間：2013-07-03 14:34:48
應用介紹

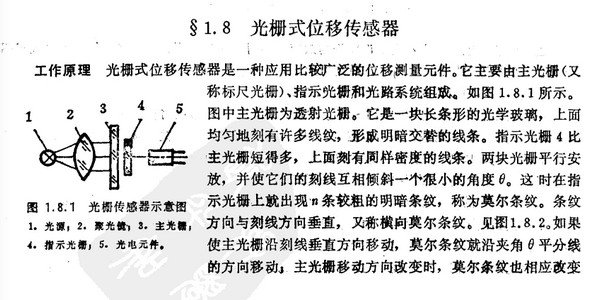

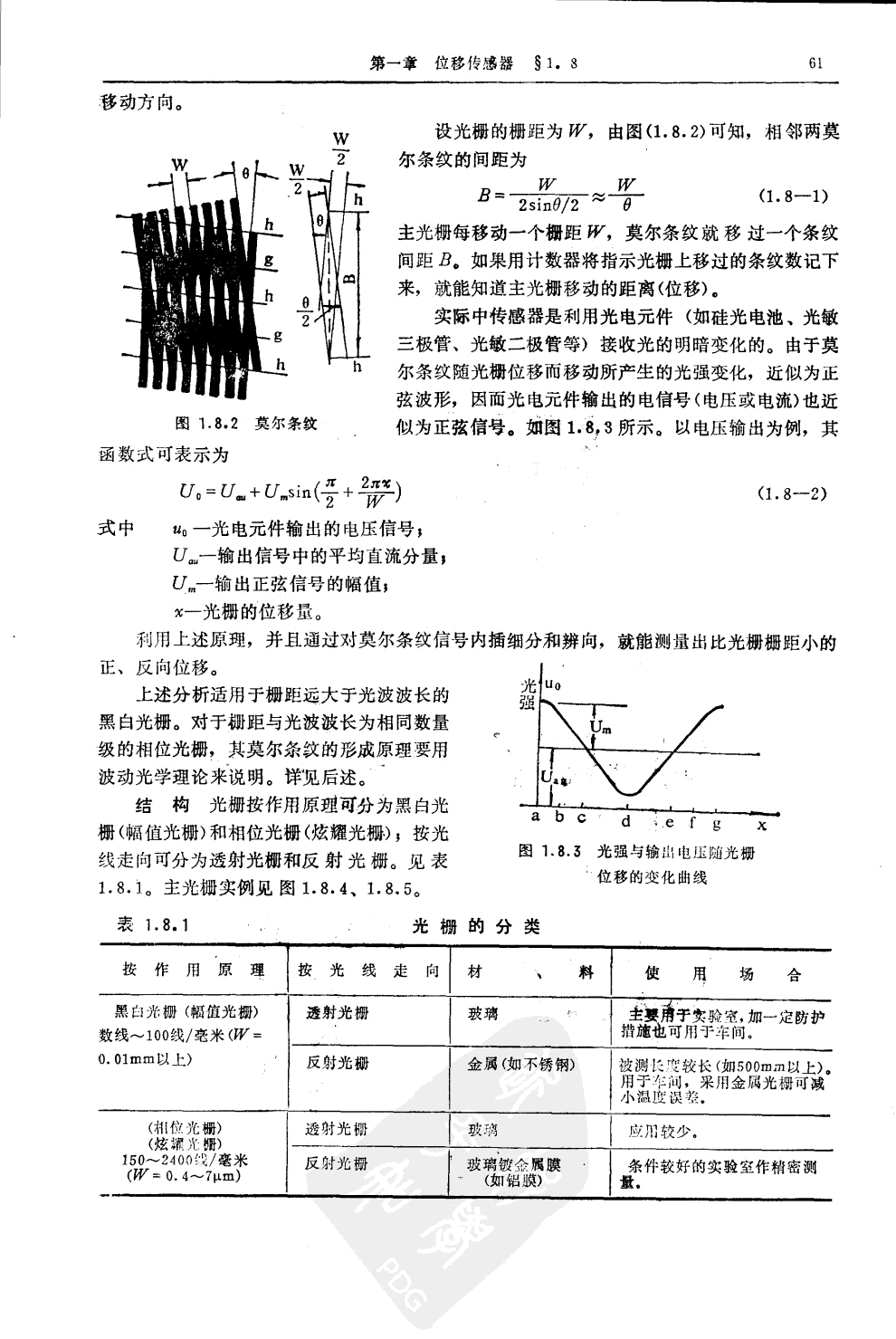

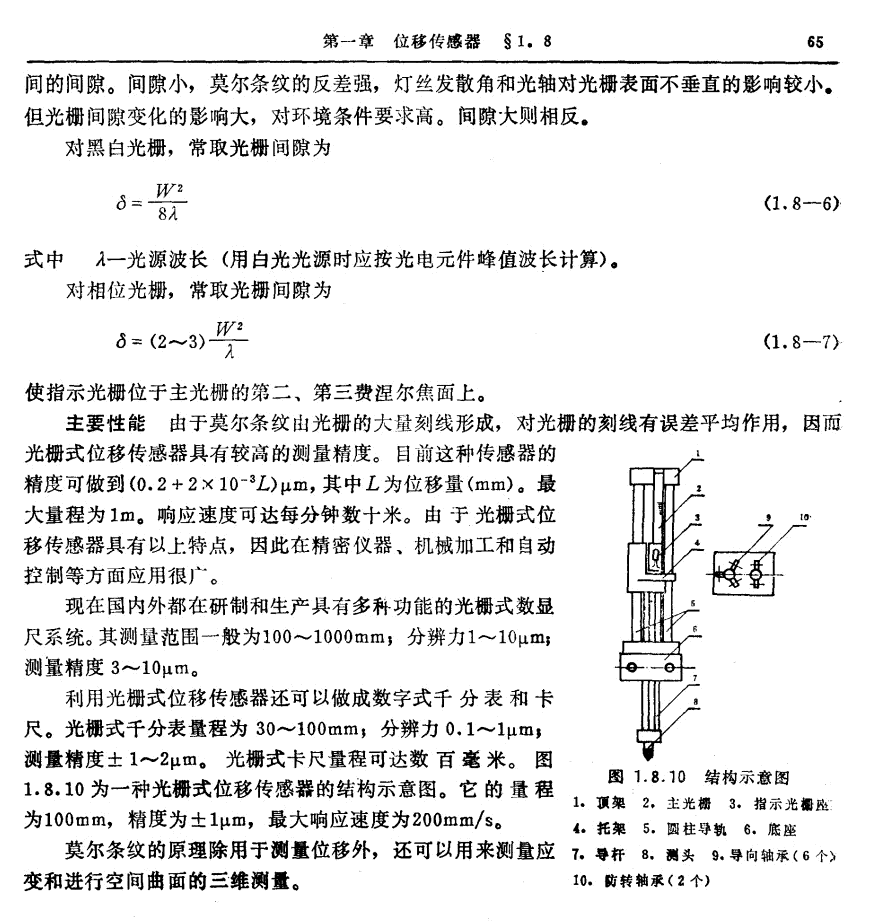

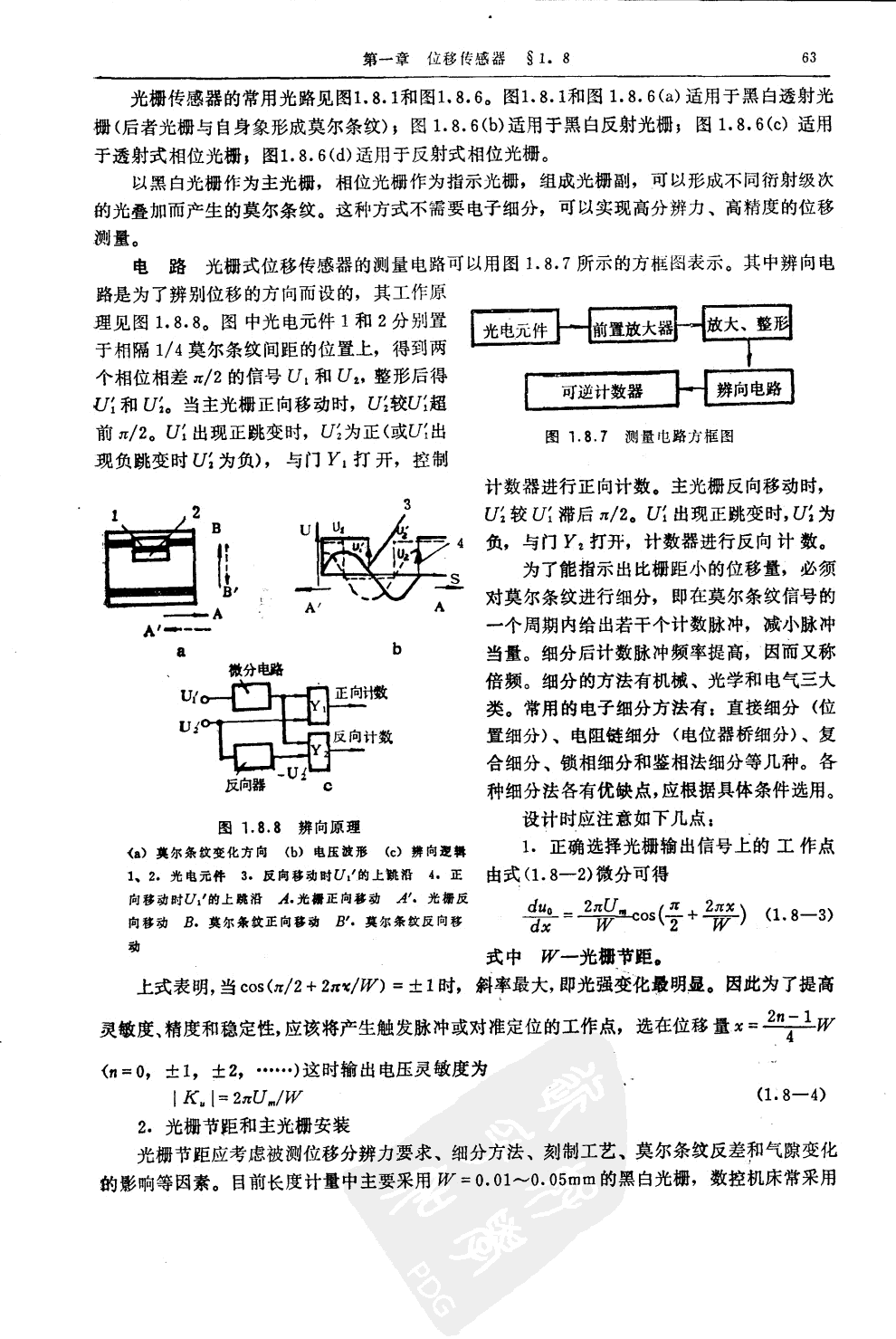

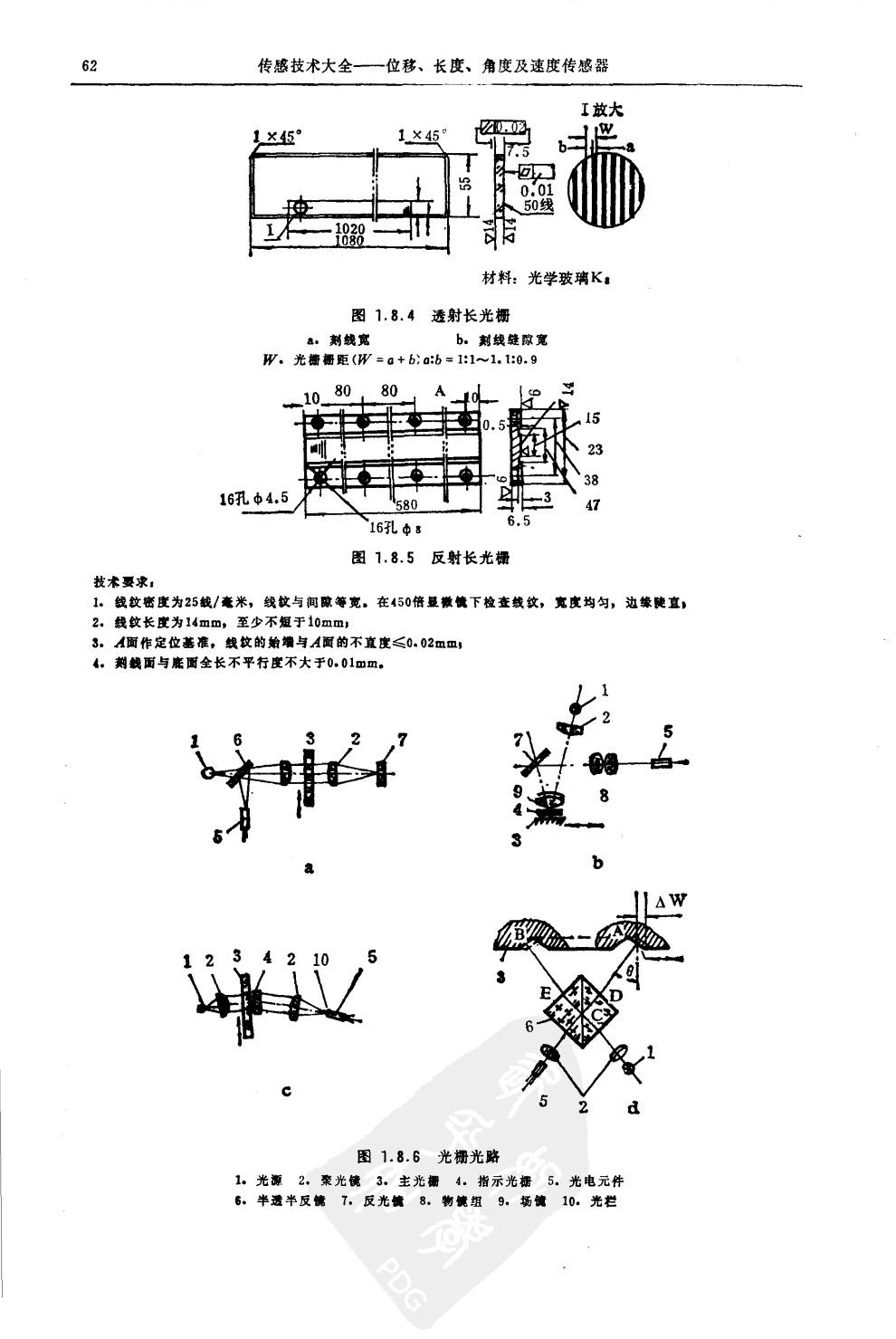

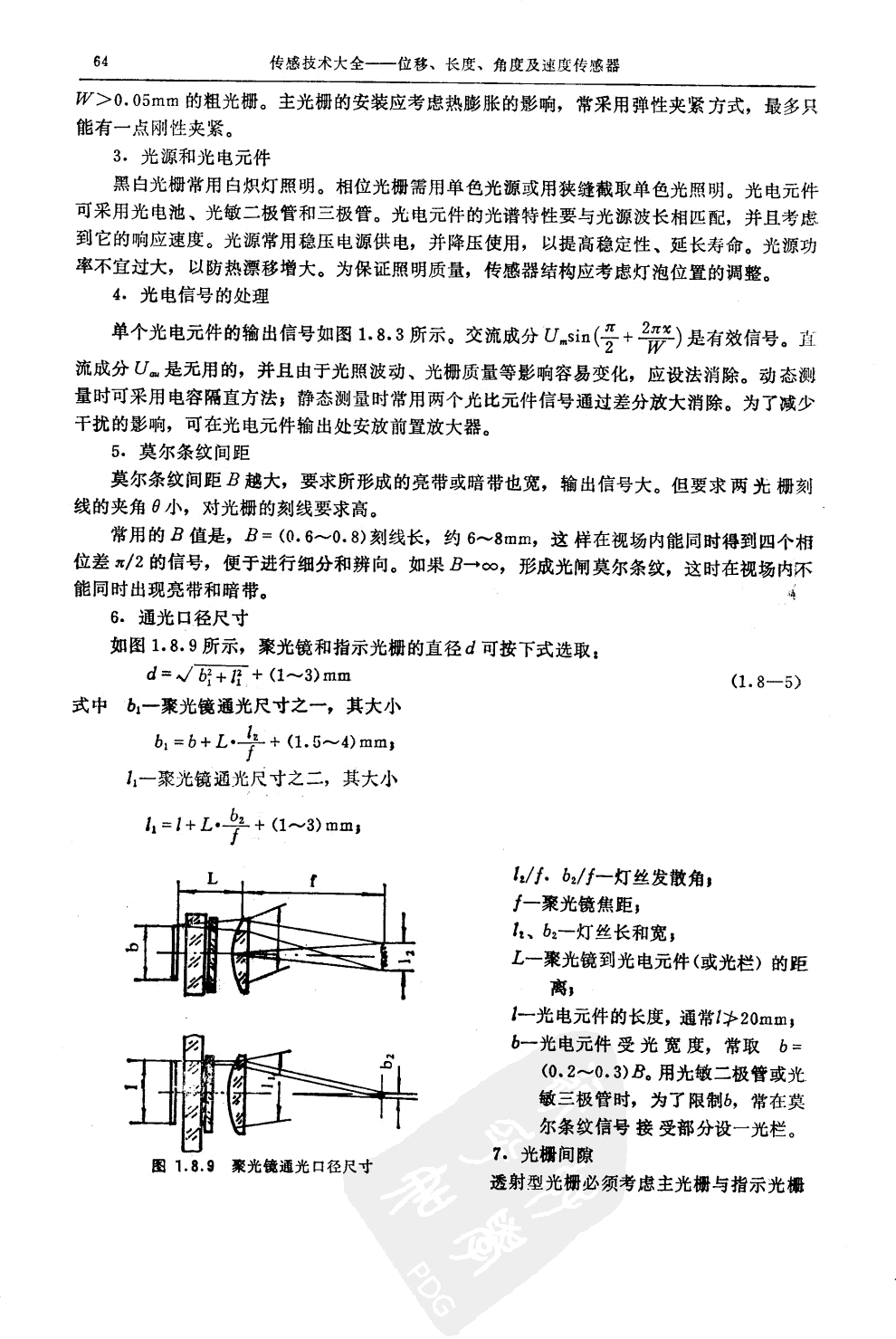

| 以下是引用片段： 工作原理 光柵式位移傳感器是一種應用比較廣泛的位移測量元件。它主要由主光柵(又稱標尺光柵)、指示光柵和光路系統組放，如圖1.8.1所示。 圖中主光柵為透射光它是一塊長條形的光學玻璃，上面 均勻地刻有許多線紋，形成明暗交替的線條。指示光柵4比 主光柵短得多，上面刻有同樣密度的線條。兩塊光柵平行安 放，并使它們的刻線互相傾斜一個很小的角度θ、這時在指 示光柵上就出現n條較粗的明暗條紋，稱為英爾條紋。條紋 方向與刻線方向垂直，又稱橫向英爾條紋?見圖1.8.2。如果 使主光柵沿刻線垂直方向移動，英爾條紋就沿夾角θ平分線 的方向移動；主光柵移動方向改變時，英爾條紋也相應改變 |
