磁柵式位移傳感器 - 新世聯傳感器
更新時間：2013-07-03 15:41:58
應用介紹

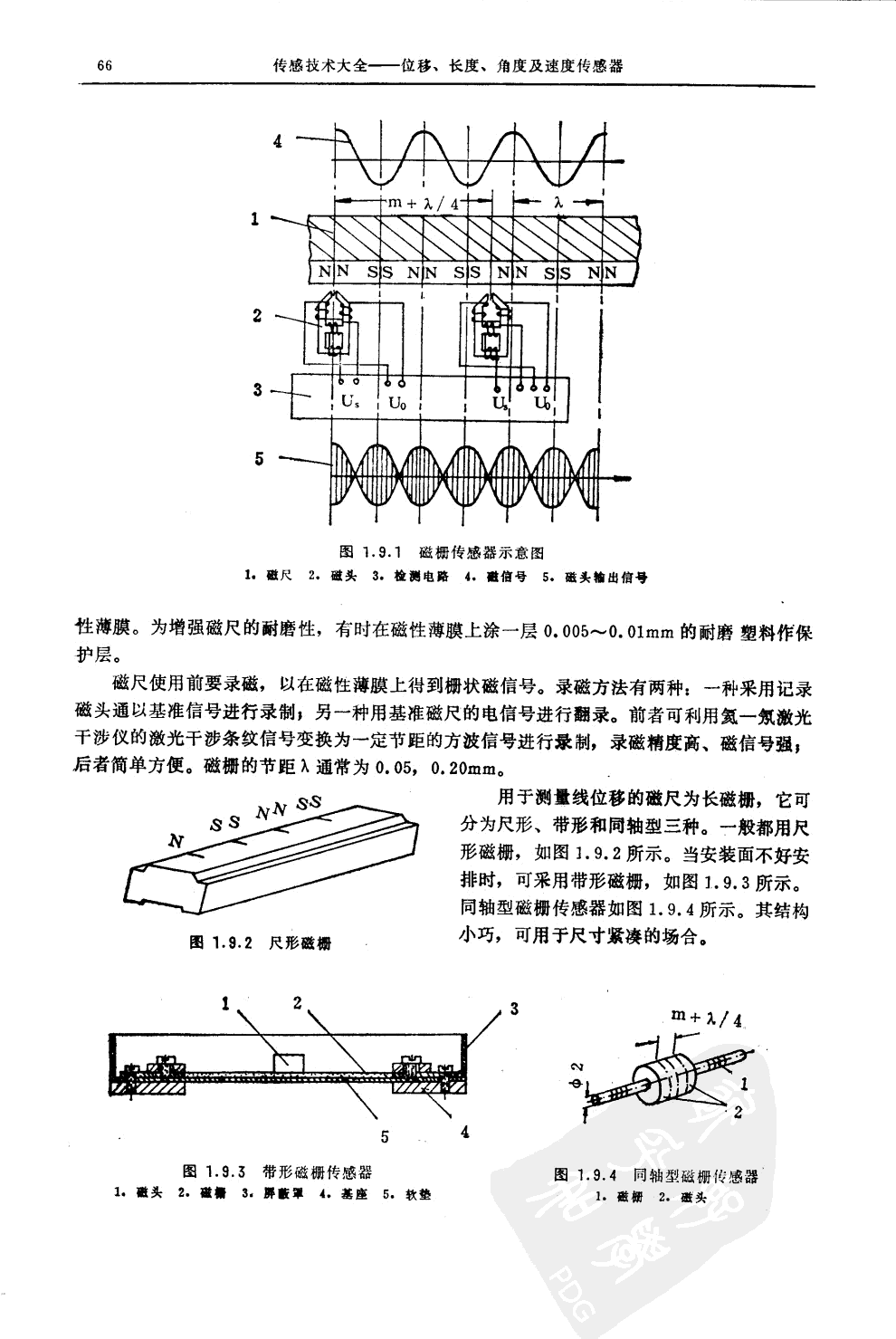

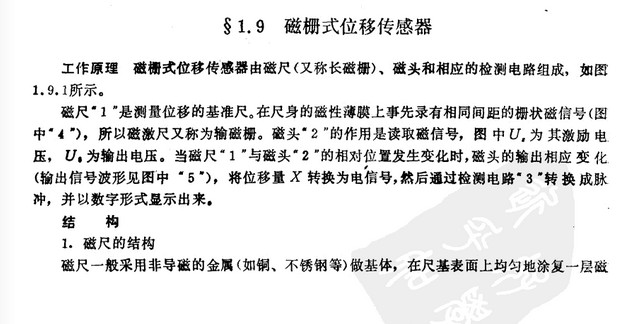

| 以下是引用片段： 工作原理 磁柵式位移傳感器由磁尺（又稱長磁柵）、磁頭和相應的檢測電路組成，如圖1.9.1所示。 磁尺“1”是測量位移的基準尺。在尺身的磁性薄膜上事先錄有相同間距的柵狀磁信號（圖中“4”），所以磁 激尺又稱為輸磁柵。磁頭“2”的作用是讀取磁信號，圖中U為其激勵電壓，U為輸出電壓。當磁尺“1”與磁頭“2”的相對位置發生變化時，磁頭的輸出相應 變化（輸出信號波形見圖中“5”），將位移量X轉換為電信號 ，然后通過檢測電路“3”轉換成脈沖，并以數字的形式顯示出來。 結構 1、磁尺的結構 磁尺一般采用非導磁的金屬（如果銅、不銹鋼等）做基體，在尺基表面上均勻地涂復一層磁 |
