噴射式位移傳感器 - 新世聯傳感器
更新時間：2013-07-05 14:07:15
應用介紹

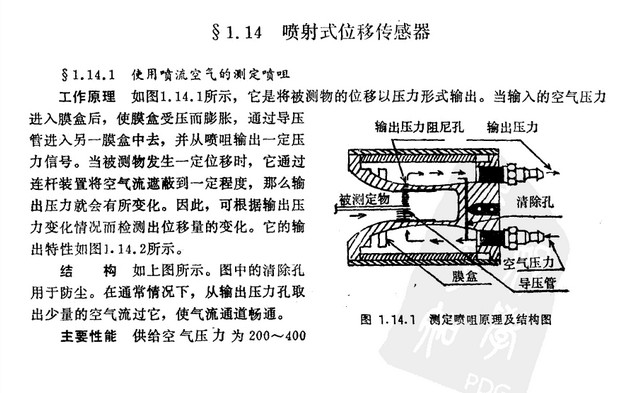

| 以下是引用片段： § 1.14.1 使用噴流空氣的測定噴咀 工作原理如圖1.14.1所示，它是將被測物的位移以壓力形式輸出。當輸入的空氣壓力 進入膜盒后，使膜盒受壓而膨脹，通過導壓 管進入另一膜盒中去，并從噴咀輸出一定壓 力信號。當被測物發生一定位移時，它通過 連桿裝置將空氣流遮蔽到一定程度，那么輸 出壓力就會有所變化。因此，可根據輸出壓 力變化情況而檢測出位移量的變化。它的輸 出特性如圖1.14.2所示。 結 構如上圖所示。圖中的清除孔用于防塵。在通常情況下，從輸出壓力孔取 出少量的空氣流過它，使氣流通道暢通。 主要性能供給空氣壓力為200~400 |
