電一氣閥門定位器 - 新世聯傳感器
更新時間：2020-07-28 16:35:13
應用介紹

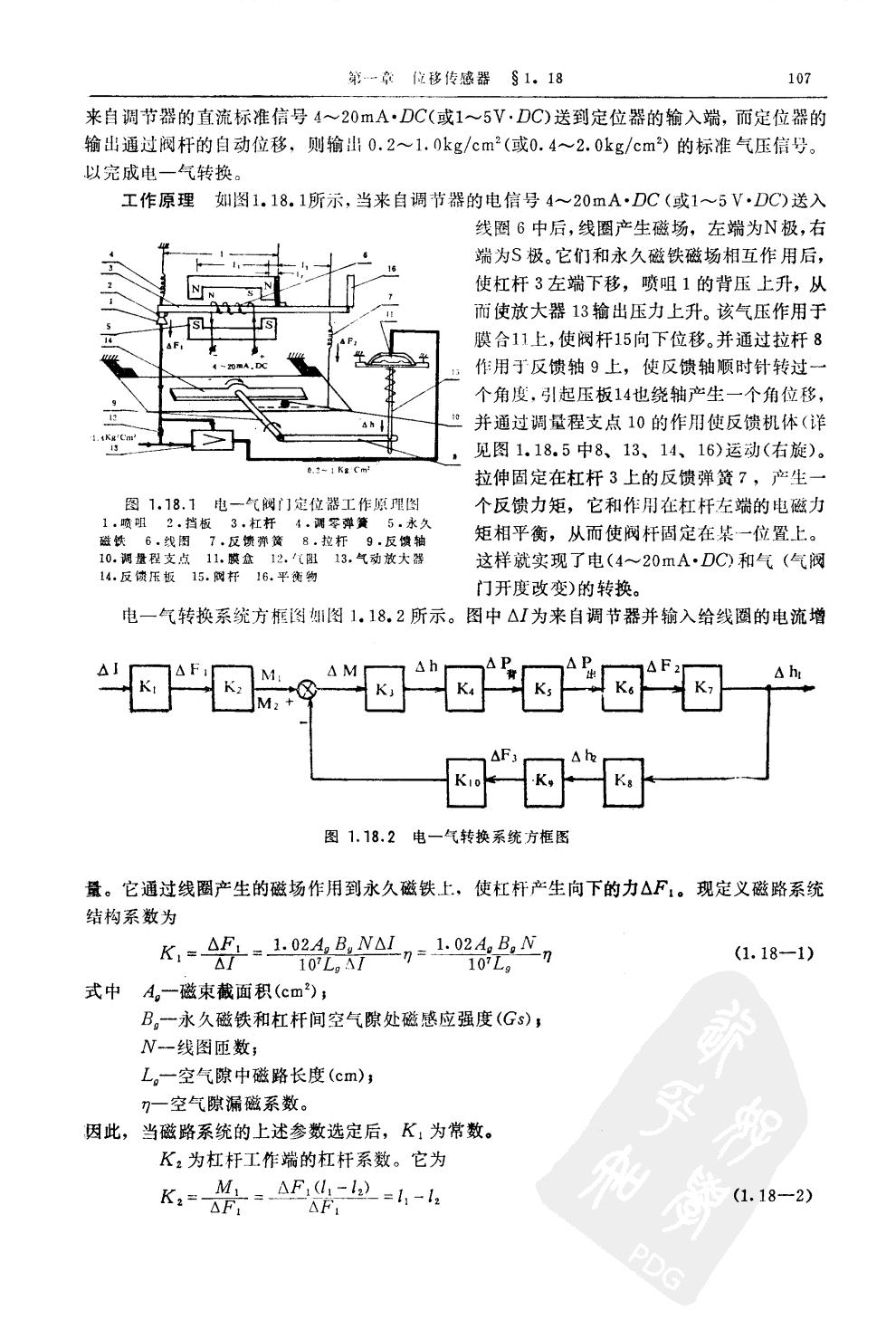

| 以下是引用片段： 電一氣閥門定位器，為DDZ-1型電動單元組合儀表中的一個重要的轉換單元。它把來自調節器的直流標準信號4?20mA/·DC(或1?5V·DC)送到定位器的輸入端，而定位器的 輸出通過閥桿的自動位移，則輸出0.2?1.0kg/cm2(或0.4?2.0kg/cm2）的標準氣壓信號。 以完成電一氣轉換。 工作原理 如圖1.18.1所示，當來自調節器的電信號4?20mA·DC(或1~5V·DC)送入線圈6中后，線圈產生磁場，左端為N極，右端為S極。它們和磁場相互作用后， 使杠桿3左端下移，噴咀1的背壓上升，從 而使放大器13輸出壓力上升。該氣壓作用于 膜合11上，使閥桿15向下位移。并通過拉桿8 作用于反饋軸9上，使反饋軸順時針轉過一 個角度，引起壓板14也繞軸產生一個角位移， 并通過調量程支點10的作用使反饋機體（詳見圖1.18.5中8、13、14、16）運動(右旋)。 拉伸固定在杠桿3上的反饋彈簧7，產生一 個反饋力矩，它和作刖在杠桿左端的電磁力 矩相平衡，從而使閥桿固定在某一位置上。 這樣就實現了電（4?20mA·DC）和氣（氣閥門開度改變)的轉換。 |
