超聲波傳感器驅動電路

更新時間：2014-10-05 23:42:16

應用介紹

文摘：

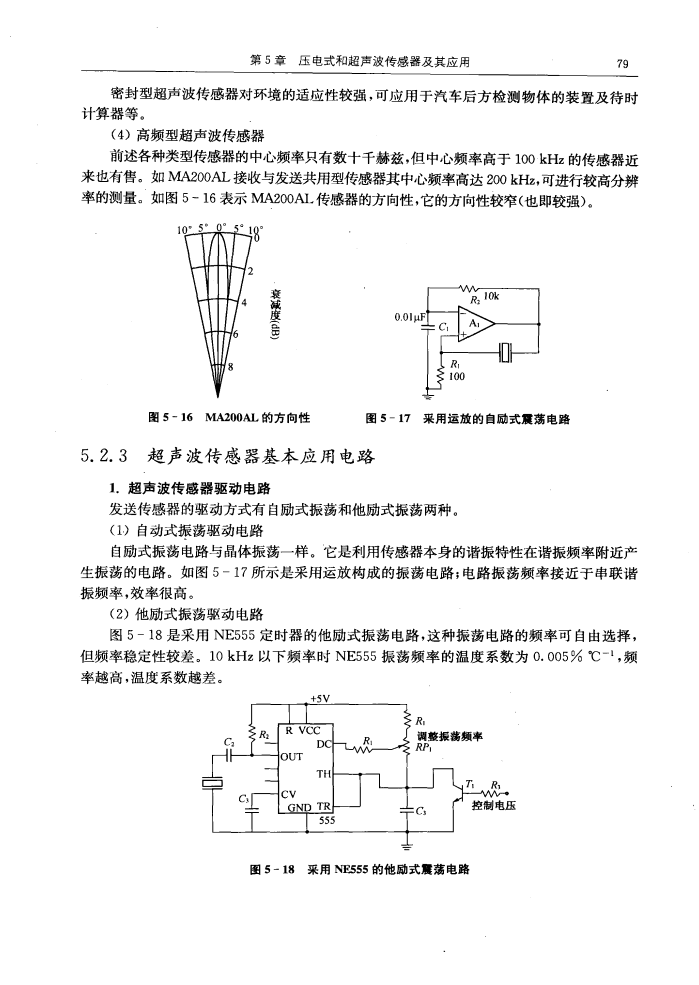

 1、超聲波傳感器驅動電路

發(fā)送傳感器的驅動方式有自勵式振蕩和他勵式振蕩兩種。

(1) 自動式振蕩驅動電路

自勵式振獲電路與晶體振蕩一樣。它是利用傳感器本身的諧
振特性在諧振頻率附近產 生振蕩的電路。如閣5 - 17所示是
采用運放構成的振蕩電路；電路振法頻率接近于串聯諧振頻
率，效率很高。

(2) 他勵式振蕩驅動電路

圖5 - 18是采用NE555定時器的他勵式振蕩電路，這種振蕩電路
的頻率可自由選擇， 但頻率穩(wěn)定性較差。10 kHz以下頻率時N
E555振從頻率的溫度系數為0.005%，頻率越高，溫度系數越差。
