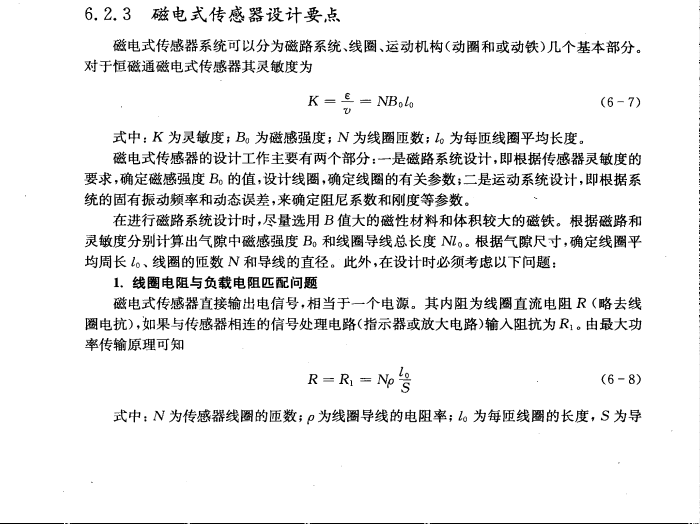

6.2.3磁電式傳感器設計要點

更新時間：2023-01-10 14:25:20

應用介紹

以下是引用片段：

磁電式傳感器的設計工作主要有兩個部分:一是磁路系統設計,即根據傳感器
靈敏度的 要求，確定磁感強度Bd的值，設計線圈.確定線圈的有關參數;二是
運動系統設計，即根據系 統的固有振動頻率和動態誤差，來確定阻尼系數
和剛度等參數。

在進行磁路系統設計時，盡可能選用B值大的磁性材料和體積較大的磁鐵。根
據磁路和 靈敏度分別計算出氣隙中磁感強度B0和線圈導線總長度Nl0。  根
據氣隙尺寸,確定線圈平 均周長l0，線圈的匝數N和導線的直輕。此外，在
設計時必須考慮以下問題：
