2.1金屬熱電阻

更新時間：2014-10-17 16:00:54

應用介紹

文摘：

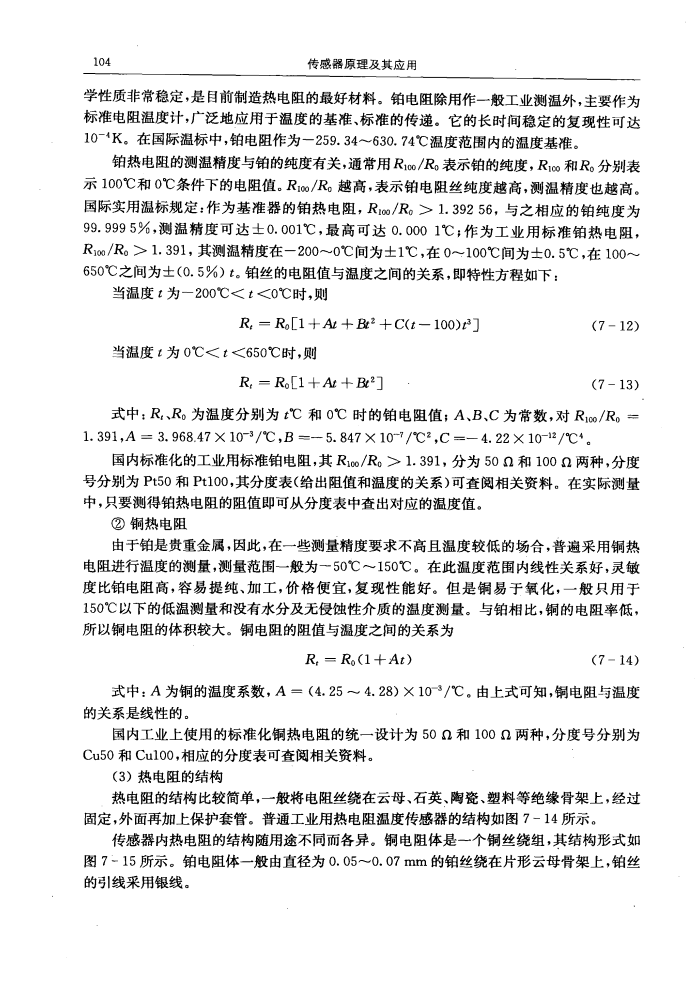

熱電阻的結構比較簡單,一般將電阻絲繞在云母、石英、陶瓷、塑料等

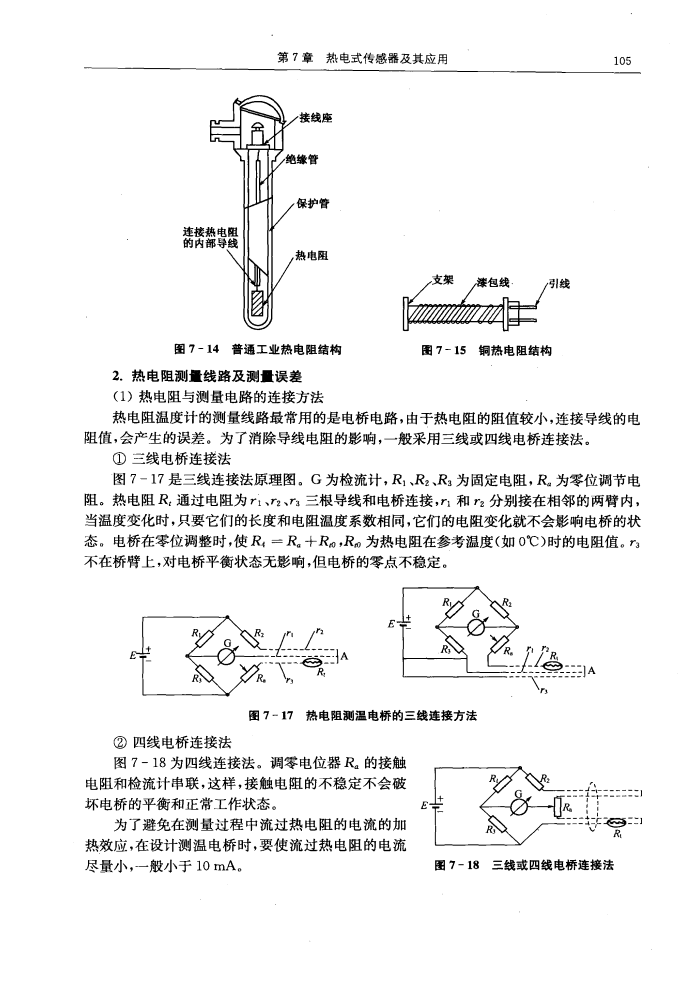

絕緣骨架上，經過固定，外面再加上保護套管。普通工業用熱電阻溫
度傳感器的結構如圖7 - 14所示。

傳感器內熱電阻的結構隨用途不同而各異。銅電阻體是一個銅絲繞組，
并結構形式如圖7 - 15所示。鉑電阻體一般由直徑為0.05?0. 07 mm的鉑
絲繞在片形云母骨架上,鉑絲 的引線采用銀線。
