英國GSS品牌CO2傳感器在溫室大棚中的大顯身手
更新時間：2023-01-11 10:36:01
下載資料應用介紹

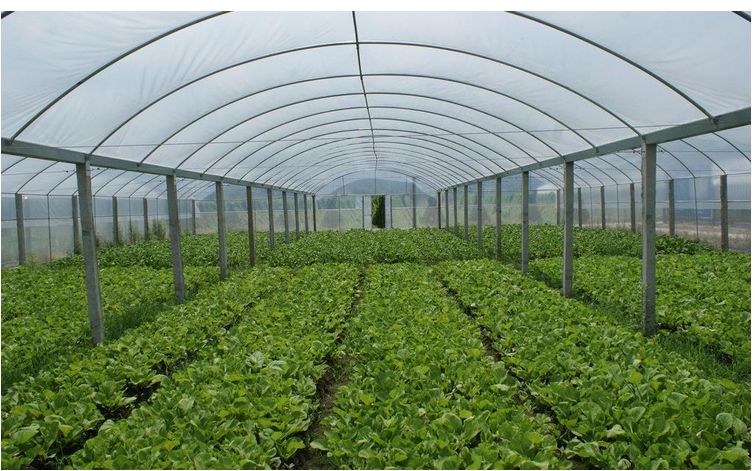

隨著國民經濟的迅速發展，現代農業得到了長足的進步，溫室工程已成為高效農業的重要組成部分。然而，溫室大棚就是借助部署各類無線傳感器和網絡傳輸設備，實時監測并智能調整大棚內與農作物生長密切相關環境參數的數據，以便消除溫濕度和CO2濃度等對生物生長的限制，從而能使不同的農作物在不適合生長的季節產出，部分或完全的擺脫農作物對自然條件的依賴。
通過傳統方法對溫室環境進行監控，采用人工方法檢測和控制，極其浪費人力資源，而且精度低，常常不能達到理想效果。目前國內推行科學種植技術，對溫室大棚采用人工的方法控制溫度和濕度，還通過CO2增施肥技術給大棚補充二氧化碳，雖然有科學資源可以借鑒，但是利用人工方法存在很多弊端。目前我國大多數大棚所采用的CO2增施肥方法非常笨拙，只是靠人工在固定時間對大棚進行CO2施肥，對CO2施肥的多少無法掌控，而植物對CO2的需求并不是越多越好，濃度在600-2000ppm光合作用是zui佳狀態，顯然對CO2濃度的控制要得當。
由于現在社會的智能化進展，智能化的溫室大棚越來越受到大眾的歡迎，不僅大大節約了人力資源和生產成本同時還能提供一種高效又便捷的服務體驗。我們只要通過在每個智能化的溫室大棚內部署空氣溫濕度傳感器、光照度傳感器、CO2傳感器等就可以分別用來監測大棚內空氣溫濕度、光照度、CO2濃度等環境參數。為了方便部署和調整位置,所有傳感器均應采用電池供電、無線數據傳輸。大棚內僅需在少量固定位置提供交流220V市電(如:風機、水泵、加熱器、電動卷簾)。其中，來自英國GSS有限公司生產的CO2傳感器就格外的引人注目，GSS的檢測CO2濃度的系列產品既可以電池供電，也能由變化范圍在3.25-5.5V之間的直流電壓供電，同時還可以擴展伴隨溫濕度的檢測，具有多種量程可選，RS232TTL電平輸出，是目前世界上zui小功耗的采用NDIR檢測原理的CO2傳感器，也是物聯網、室內環境監控以及煤礦、工業安全和培養箱等項目的首要選擇產品。

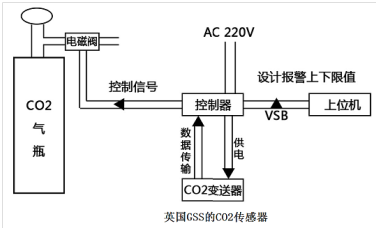

接下來讓我們來看一個典型的CO2室內控制系統的方案。本方案適用于室內植物養殖、魚池CO2供給等項目，可以利用GSS品牌的CO2傳感器實時檢測CO2濃度值，并通過CO2變送器把數據傳送給系統中相關的控制模塊輔助該控制模塊對CO2濃度值進行有效的流量控制，同時使用上位機還可調節CO2的報警值。
產品參數： 英國GSS寬量程ExplorIR系列紅外CO2傳感器——ExplorIR-W
峰值電流：33mA 平均電流：1.1mA 量程：0-5%，0-20%，0-60%，0-100% 供電電壓：3.25-5.5Vdc 輸出信號：RS232TTL電平 啟動時間：1.2s 可選項：可選帶溫濕度輸出 |
峰值電流：33mA 平均電流：1.1mA 量程：0-2000ppm，0-5000ppm，0-1% 供電電壓：3.25-5.5Vdc 輸出信號：RS232TTL電平 啟動時間：1.2s 可選項：可選帶溫濕度輸出 |
在實際應用該CO2室內控制系統的方案時，我們先按照相關設計和安裝的圖紙?jiān)跍厥掖笈镏姓_布置好該系統，接著在上位機中提前設置好CO2檢測濃度的報警上下限值，當然而后還可以再根據實際情況做相應的改動。待一切就緒后便開始給系統供電。正常工作時，來自英國GSS的CO2傳感器開始實時監測室內CO2數據，同時借助變送器把數據傳送到控制器中，控制器再與上位機中預設的上下限值開始比對，當出現室內CO2濃度值超出或者低于設定的域值時，控制器便開始控制電磁閥的啟動與關閉，向溫室大棚內輸送或者抽掉多余的CO2，以至于室內CO2濃度能達到了終的期望值。在系統進入了正常的運轉時，所有的工作都是自動地在進行著，不需要過多的人力，而且采用了GSS的CO2濃度傳感器，不僅精度高，而且可靠性強。如果室內濕度過大的話，我們也可以在傳感器檢測模塊的結構上稍微地下下功夫，比如把CO2傳感器的無線檢測模塊裝在一個盒子里，接著打上兩個對流的通氣孔，然后在孔上貼上一層防水透氣膜等。總體上看，該系統既簡潔又高效，是個非常理想而又實用的室內CO2濃度檢測系統，而且開發周期短，這樣就可以大大地促進該系統在市場上的推廣。除此之外，GSS公司還提供迷你探頭式CO2模塊ExplorIR-M系列和帶氣路的高響應紅外CO2模塊SpringIR-6S產品，具體參數信息可以訪問英國GSS的中國區總代理公司深圳新世聯科技的官方網站。
