半導體行業VOC氣體制程管控
更新時間：2023-12-29 16:38:08
應用介紹
半導體行業作為高新技術產業往往被人誤解為 “清潔”產業，但事實上，半導體生產過程中使用了大量有機和無機物，包括許多有毒有害物質，對環境危害較為嚴重，如不加以控制，將會產生較大的環境污染。半導體工藝對操作室清潔度要求極高，通常使用風機抽取工藝過程中揮發的各類廢氣。半導體行業廢氣排放具有排氣量大、排放濃度小的特點，以揮發為主。
半導體行業VOCs廢氣主要來源于光刻、顯影、刻蝕及擴散等工序，在這些工序中要用有機溶液（如異丙醇）對晶片表面進行清洗，其揮發產生的廢氣是有機廢氣的來源之一；同時，在光刻、刻蝕等過程中使用的光阻劑（光刻膠）中含有易揮發的有機溶劑，如醋酸丁酯等，在晶片處理過程中也要揮發到大氣中，是有機廢氣產生的又一來源。

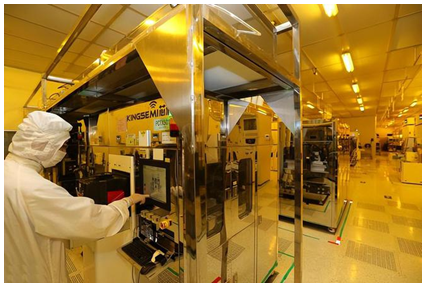

半導體生產制程包含精密的微機電和集成電路，對于生產環境之潔凈度的要求特別嚴格，因此整個制造過程都必須在嚴格控制的環境條件下進行。 隨著制程特征尺寸（feature size）快速縮小，潔凈室環境空氣質量的要求也更為嚴苛。對于半導體制程VOC的監測以下幾個環節：全廠環境監測；濾網效能檢測；制程中晶圓搬運盒潔凈度檢測；廠內主要?dú)赓|(zhì)檢測；制程污染鑒定等。
在這里，深圳新世聯科技有限公司給大家推薦一款VOC氣體傳感器PID-AH5， PID-AH5傳感器的英國Alphasense公司研發的光離子化傳感器專門用于檢測VOCs氣體的傳感器，該傳感器是一款簡單的即插即用式傳感器，能在多種不同應用中對數千種揮發性有機物（VOCS）提供動態且可靠的響應。該傳感器專為擴散式和在線式泵吸式設計，提供出色的響應時間和清除率，采用特殊亮度和穩定性的燈泡，能夠在較長時間內可靠地檢測揮發性弱和不易檢測的化合物。
PID-AH5傳感器的主要性能如下：
線性范圍：1ppb-40ppm（異丁烯）
T90響應時間：2s
典型靈敏度：50mV/ppm
燈泡能量：10.6ev
功耗：80mW-200mW（取決于供電電壓）
供電電壓：3.2-5.5VDC
輸出信號：0.040-2.85V
